detaillierte Produktbeschreibung
Netzteil: | 220 V 50/60 Hz 0,75 kW | Höhe des Objekts: | 30-200mm |
---|---|---|---|
Objektbreite: | 20-200mm | Höhe des Etiketts: | 15-180 mm |
Länge des Etiketts: | 25-300mm | Genauigkeit der Kennzeichnung: | ± 1 mm (ohne Objekt- und Beschriftungsfehler) |
Schlüssel 1: | Etikettenapplikator | Schlüssel 2: | Becherkennzeichnungsmaschine |
Schlüssel 3: | Flache Etikettiermaschine | Name: | SPS Berühmter japanischer MITSUBISHI Marken-Applikator für flache Oberflächen mit Objekterkennung Magic Eye |

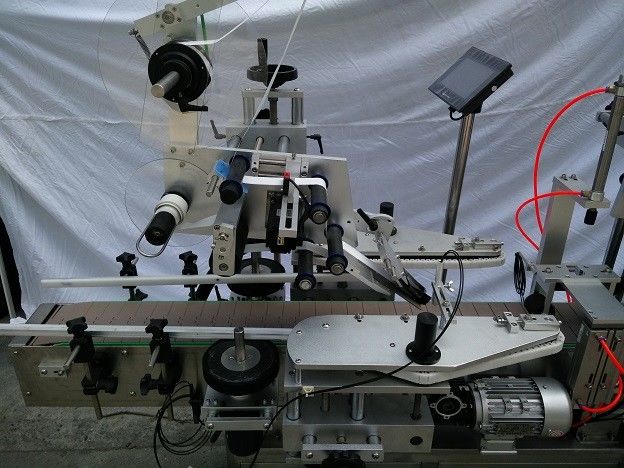

20-200 mm breite Etikettenapplikator mit flacher Oberfläche und Etikettierer auf der Ober- und Rückseite
Technische Parameter
Name | 20-200 mm breite Etikettenapplikator mit flacher Oberfläche und Etikettierer auf der Ober- und Rückseite |
Beschriftungsgeschwindigkeit | 20-200 Stück / min |
Höhe des Objekts | 30-200mm |
Dicke des Objekts | 20-120 mm |
Höhe des Etiketts | 15-110 mm |
Länge des Etiketts | 25-300mm |
Innendurchmesser der Etikettenrolle | 76mm |
Außendurchmesser der Etikettenrolle | 300mm |
Genauigkeit der Kennzeichnung | ± 1 mm |
Netzteil | 220 V 50/60 Hz 0,75 kW |
Gasverbrauch des Druckers | 5 kg / m2 (wenn Codiermaschine hinzugefügt wird) |
Größe der Etikettiermaschine | 1600 (L) × 550 (B) × 1600 (H) mm |
Gewicht der Etikettiermaschine | 150 kg |
Aufbau:
Nein. | Teil | Marke | Menge |
1 | SPS | MITSUBISHI (Japan) | 1 |
2 | Hauptkonverter | DANFOSS (Dänemark) | 1 |
3 | HMI | WEINVIEW (Taiwan) | 1 |
4 | Servo-Etikettiermotor | DELTA (Taiwan) | 1 |
5 | Motortreiber mit Servokennzeichnung | DELTA (Taiwan) | 1 |
6 | Fördermotor | HY (Taiwan) | 1 |
7 | Förderermotorgetriebe | HY (Taiwan) | 1 |
8 | Speichenmotor | GPG (Taiwan) | 1 |
9 | Speichenmotorgetriebe | GPG (Taiwan) | 1 |
10 | Objekt erkennen magisches Auge | OMRON (Japan) | 1 |
11 | Glasfaser | OMRON (Japan) | 1 |
12 | Etikettenausflug erkennen magisches Auge | LEUZE (Deutschland) | 1 |
Beschriftung Hauptrahmen:
Diese Etikettiermaschine ist das wichtigste Teil wie folgt, verschiedene Teile haben unterschiedliche Verwendung. Entsprechend der Spezifikation können wir die Etikettenposition anpassen. 3 Schritte zum Einstellen der Höhe
1. Stellen Sie das höhenverstellbare Handrad so ein, dass der Hauptrahmen angehoben und abgesenkt wird.
2. Lösen Sie den Universalgriff während der Einstellarbeiten und befestigen Sie ihn, wenn Sie fertig sind.
3. Stellen Sie die Position des Abziehbretts so ein, dass sie 2-3 mm vom Werkstück entfernt ist.
4. Stellen Sie das rechte / linke Einstellrad (Zeichnung 3) so ein, dass der Hauptrahmen mit dem Werkstück übereinstimmt.
5. Durch Einstellen der Position des Hauptrahmens können Sie auch die Position der Abziehplatte entsprechend dem Werkstück einstellen.
