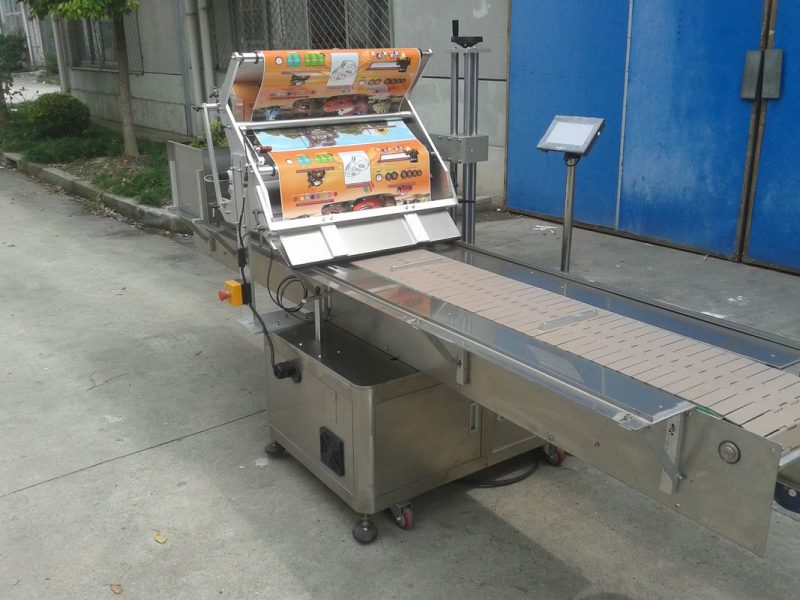

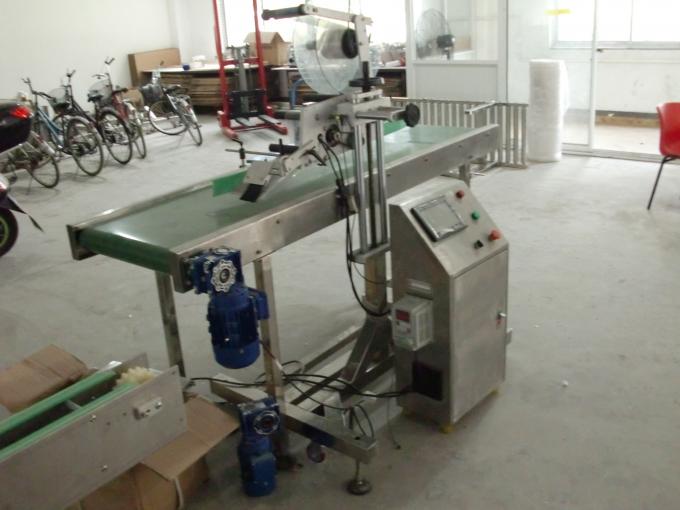

Selbstklebende Tischaufkleber-Tischapplikator mit flacher Oberfläche und Paging-Maschine

detaillierte Produktbeschreibung

Produktname:	Selbstklebende Tischaufkleber-Tischapplikator mit flacher Oberfläche und Paging-Maschinenzufuhrobjekten	Ausgabegeschwindigkeit:	20-200 Stück / min
Etikettenhöhe:	15-110 mm	Etikettenlänge:	25-300mm
Genauigkeit der Kennzeichnung:	± 0,8 mm	Innendurchmesser der Etikettenrolle:	76mm
Außendurchmesser der Etikettenrolle:	350mm

Eigenschaften

Betrieb	Das SPS-Steuerungssystem erleichtert die Bedienung der Etikettiermaschine
Material	Der Hauptkörper der Etikettiermaschine besteht aus Edelstahl SUS304
Aufbau	Unsere Etikettiermaschinen verwenden bekannte japanische, deutsche, amerikanische, koreanische oder taiwanesische Markenteile
Flexibilität	Der Kunde kann Drucker und Codemaschine hinzufügen. kann wählen, ob eine Verbindung mit dem Konverter hergestellt werden soll oder nicht.

Technische Parameter

Name	Selbstklebender Tischaufkleber für Tischplatten Applikator mit flacher Oberfläche Mit Paging-Maschine, die Objekte füttert
Beschriftungsgeschwindigkeit	20-200 Stück / min
Höhe des Objekts	30-200mm
Dicke des Objekts	20-120 mm
Höhe des Etiketts	15-110 mm
Länge des Etiketts	25-300mm
Innendurchmesser der Etikettenrolle	76mm
Außendurchmesser der Etikettenrolle	300mm
Genauigkeit der Kennzeichnung	± 1 mm
Netzteil	220 V 50/60 Hz 0,75 kW
Gasverbrauch des Druckers	5 kg / m2 (wenn Codiermaschine hinzugefügt wird)
Größe der Etikettiermaschine	1600 (L) × 550 (B) × 1600 (H) mm
Gewicht der Etikettiermaschine	150 kg

Betriebsanleitung

1. Höhenverstellung des Beschriftungs-Mainframes

Höhenverstellung: Drehen Sie den Griff des Einstellgriffs im Uhrzeigersinn, um den Mainframe gegen den Uhrzeigersinn nach unten zu heben.
Lösen Sie vor dem Einstellen die Befestigungsmutter auf der Rückseite und befestigen Sie sie nach dem Einstellen.
Bitte beachten Sie, ob das Abziehbrett mit dem Förderband oder den Werkstückdetektorhalterungen in Kontakt kommt
Einstellung des Radmechanismus (Option)
Stellen Sie die Klemmrolle für die Positionsbefestigung so nah wie möglich an der vorderen Abziehplatte ein, ohne das herauskommende Etikett zu beeinflussen.
Schalten Sie die Luftzufuhr aus. Ziehen Sie den Zylinder heraus, legen Sie den zu klemmenden Gegenstand zwischen das Fixierrad und das Zylinderschubrad, machen Sie ihn etwas fest und dann in Ordnung.

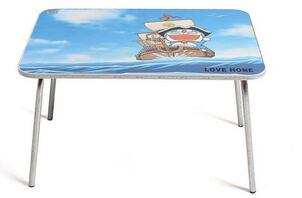

Fall:

Die Anforderungen des Kunden:

Die Länge des flachen Tisches: 500-1000mm

Die Breite des flachen Tisches: 250-550mm

Die Länge des Etiketts: 130 mm

Die Breite des Etiketts: 160 mm

Die Genauigkeit der Kennzeichnung: ± 0,5 mm

Ausgabegeschwindigkeit: 900 Etiketten / h

Ein Ausgabefach
